矿用无压风门知识

矿用无压风门特点及用途
发布时间:2023-05-12 点击:238
一、矿用无压风门特点及用途

矿用无压风门是目前我国煤矿井下风门较为理想的一种,它打破了老式风门的结构形式,巧妙地运用联杆平衡机构,把作用在风门上的负压通过平衡机构转化为一种内力,使得风门开启只与配重及门轴摩擦阻力有关。

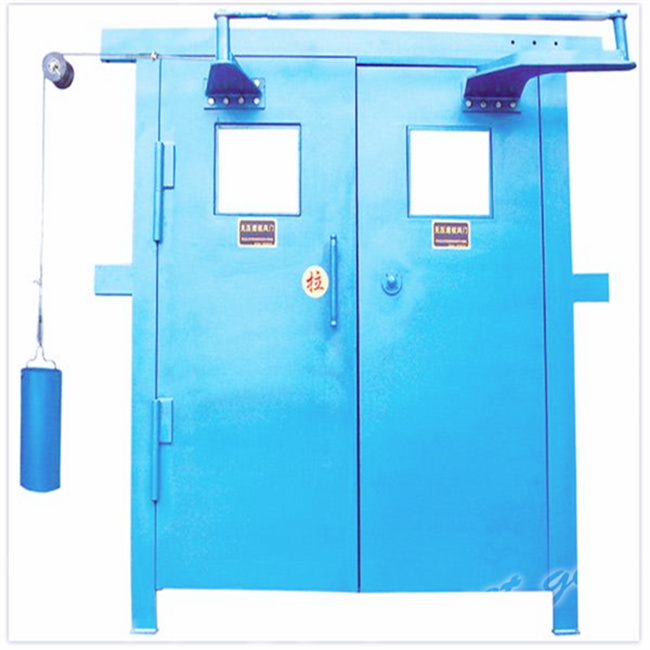

矿用无压风门


无压风门风门主要特点有:

①风门开启力小,开启力与风压大小和方向无关;

②双向隔风,无须再设反向风门;

③双面密封,漏风量小;

④关闭平稳,安全可靠;

⑤巧妙闭锁,防止串风和人员挤伤;

⑥系统简单,节能省耗,结构新颖美观。

无压风门开启方式:手动操作。

无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。当通过风门时,风门可轻松打开,松手后自动关闭,有效地避免风流短路和通风故障的发生,为煤矿标准化和现代化管理奠定基础。

无压风门

二、无压风门主要技术指标

① 风门开启形式          异向同步开闭

② 门扇尺寸              视巷道条件而定

③ 门扇开启角度          ≤90°

④ 配重                 约16kg

⑤ 手动开启力            约160N

 三、无压风门适用条件

     ①周围介质温度不高于+40℃~-20℃;

  ②海拔空气相对湿度不大于95%;

  ③无严重滴水和溅水的环境;

  ④有爆炸气体(甲烷)和煤尘矿井。

四、无压风门结构及工作原理


   无压风门风门由门框1、门框2、门扇3、平衡机构、4、配重及(闭锁5)等组成。门框采用钢制焊接。门扇采用钢结构外附冷钢板,与联杆相连接。调节配重大小,风门能可靠关闭。

   无压风门制作工艺:1. 采用加厚方管和优质钢板。2. 弯臂加厚,防变形。3. 钢化玻璃,效果好。4. 优质柔软的封条,耐磨度是普通橡胶的8倍。5. 开启角度可以大于90度。
